이번에는 롤투롤 장비에서 텐션을 유지하고 측정하는데 꼭 필요한 것들입니다.
이는 바로 제목에서도 알 수 있듯이
'장력검출기' 와 '텐션미터'입니다.
장력검출기 같은 경우 LX-000TD 라는 이름에서 정격하중[N]을 확인할 수 있습니다.
LX-005TD 일 경우엔 50[N]
LX-200TD 일 경우엔 2000[N]
000에 있는 수치에서 0을 하나 더 붙인 값이 정격하중이라 보시면 되겠습니다.
텐션미터의 경우 LM-10PD 라는 이름에서 확인할 수 있듯이 장력검출기처럼 숫자에 의미가 있을까 싶었지만 아직 확인은 안되서 그냥 의미가 없다고 인지하려고 합니다.

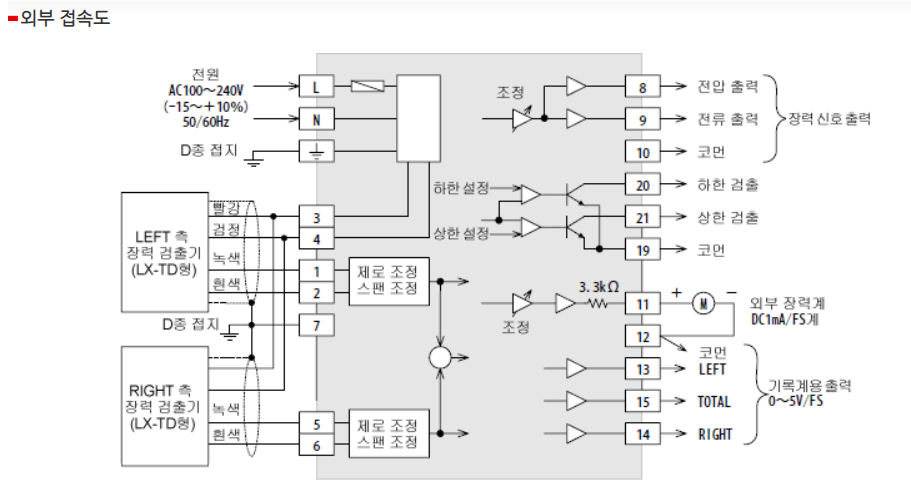

롤이라는게 흔히 길다란 원통형이기에 장력검출기(LX-000TD)는 한 롤마다 두 개(Left, Right)씩 달린 경우가 많습니다.
장력검출기 각각의 두 케이블이 하나의 텐션미터(LM-10PD)로 들어가는 구조가 되는 것이죠.
설치가 끝나면 이제 테스트 단계가 남게 됩니다.
제 경우엔 분동을 사용해서 장력을 확인하는 과정을 거치는데 이제 이 방법에 대해서 기록해놓으려 합니다.
1. Zero Set
- 텐션미터의 화면에 보시면 'AUTO ZERO'라는 버튼이 있는데 이 버튼을 3초 정도 누르면 0으로 화면이 맞춰집니다.
2. 분동에 로프를 묶어서 원단 Path 따라 걸기
- 분동에 로프를 넉넉한 길이로 묶습니다.
- 롤투롤 장비의 특성상 원단 Path가 정해져 있을 것인데 그 길을 따라 로프를 따라 겁니다.
- 분동을 바닥에서 띄워놓고 반대편에서는 단단히 고정해서 분동이 떨어지지 않게 고정합니다.
- 여기서 분동의 무게는 장력검출기의 정격하중에 대하여 20~80%의 범위가 되게 설정하길 권고합니다.
3. 텐션미터 값(SPAN) 수정
- 분동을 걸었는 상황에서 'TOTAL' + 'AUTO SPAN' 의 램프에 불이 들어오도록 합니다.
'TOTAL' + 'AUTO SPAN' 의 조합을 맞추기 위해서는 'DISP + ⏎' 또는 'AUTOZERO + ⏎' 키를 누르고 ▲, ▼ 화살표로 설정을 하시면 되는데... 막 누르다보니 되더라구요...
여기서 TOTAL = LEFT + RIGHT 의 값입니다. 즉, 롤의 왼쪽과 오른쪽의 합을 말합니다.
- AUTO SPAN 에 램프를 띄운뒤 그 값을 분동 무게에 맞게 수정을 하시면 됩니다.
4. 분동 무게에 따라 무게(힘,N) 값 설정
분동의 무게가 20kg 일 경우,
F=ma 라는 공식을 이용해서
F[N]=20(kg) * 9.8(m/s2) = 196[N] 이라는 수치를 AUTO SPAN값에 넣으시면 됩니다.
196[N]이라는 값이 읽고 보기가 힘들기에 200[N] 이라고 보는 업체도 많은것 같습니다.
* 분동을 원단 Path 따라 걸었는데 이 값은 TOTAL, RIGHT, LEFT 중에서 왜 TOTAL로 맞춘거지 싶지만 저도 짐작만 할뿐 아직은 왜 TOTAL로 하면 될지에 대해선 잘 모르겠습니다.
5. 확인 작업
- 분동을 들어서 장력검출기 쪽에 무게를 안받게 했다가, 받게했다가 하면서 값이 잘 나오는지 확인하시면 될 것 같습니다.
- 혹, 값이 제대로 안나온다면 다시 'Zero Set' 부터 작업을 하시면 됩니다.
이상 장력검출기를 이용한 텐션미터로 텐션값 설정하는 법입니다.
