전력량 계산 방법

1. 전압, 상을 먼저 설정하거나 확인합니다.

- 380V or 220V 중 어떤 것을 사용할 지 먼저 결정합니다.



※ 고려해야할 사항



ⓐ사용하는 모터 등 장비의 내,외적인 부품들의 사양 (ex. 전원, 사용량 등)

ⓑ메인 차단기 용량의 크기

ⓒ1차 측에서 사용하게 될 전선의 SQ수



추후 더 추가할 예정



2. 사용하는 전기부품의 정격전류 값을 확인 후 그에 맞는 차단기를 선정합니다.

---

처음에는 정격전류 값에 안전율을 곱하는 것으로 생각하고 전력량 계산을 진행하고 있었으나



이미 생산업체에서 정격전류 자체에 안전율을 감안하고 작성한 것으로 알게 되어서 안전율을 따로 더 곱해주게 될 경우



흔히 말하는 배보다 배꼽이 커지는 것을 확인하실 수 있으실겁니다...



(저와 같은 실수를 다른 분들은 하지 않기를 바랍니다.)

---

다시 본론으로 돌아와서 전기부품의 정격  전류를 확인해보시고 그보다 한 치수 큰 차단기를 선정하시면 됩니다.



예를 들어서,

13 [A] 의 정격전류를 가지고 있다면 15 [A]의 차단기를 사용하시면 되고

45 [A] 의 정격전류를 가지고 있다면 50 [A]의 차단기를 사용하시면 됩니다.



차단기 카탈로그를 한번 둘러보시면 필요한 용량의 차단기를 바로 확인하실 수 있을 것입니다.



3. 통상적으로 유효전력이라 하는 [kW] 값을 계산할 수 있습니다. + 이 위치에 안전율을 곱하는 것으로 수정하겠습니다.



※ 계산 방법



ⓐ 220V 단상

P=V*I*역률

로 계산하듯이 계산하시면 됩니다.



ⓑ 220V 3상

P=V*I*√3*역률

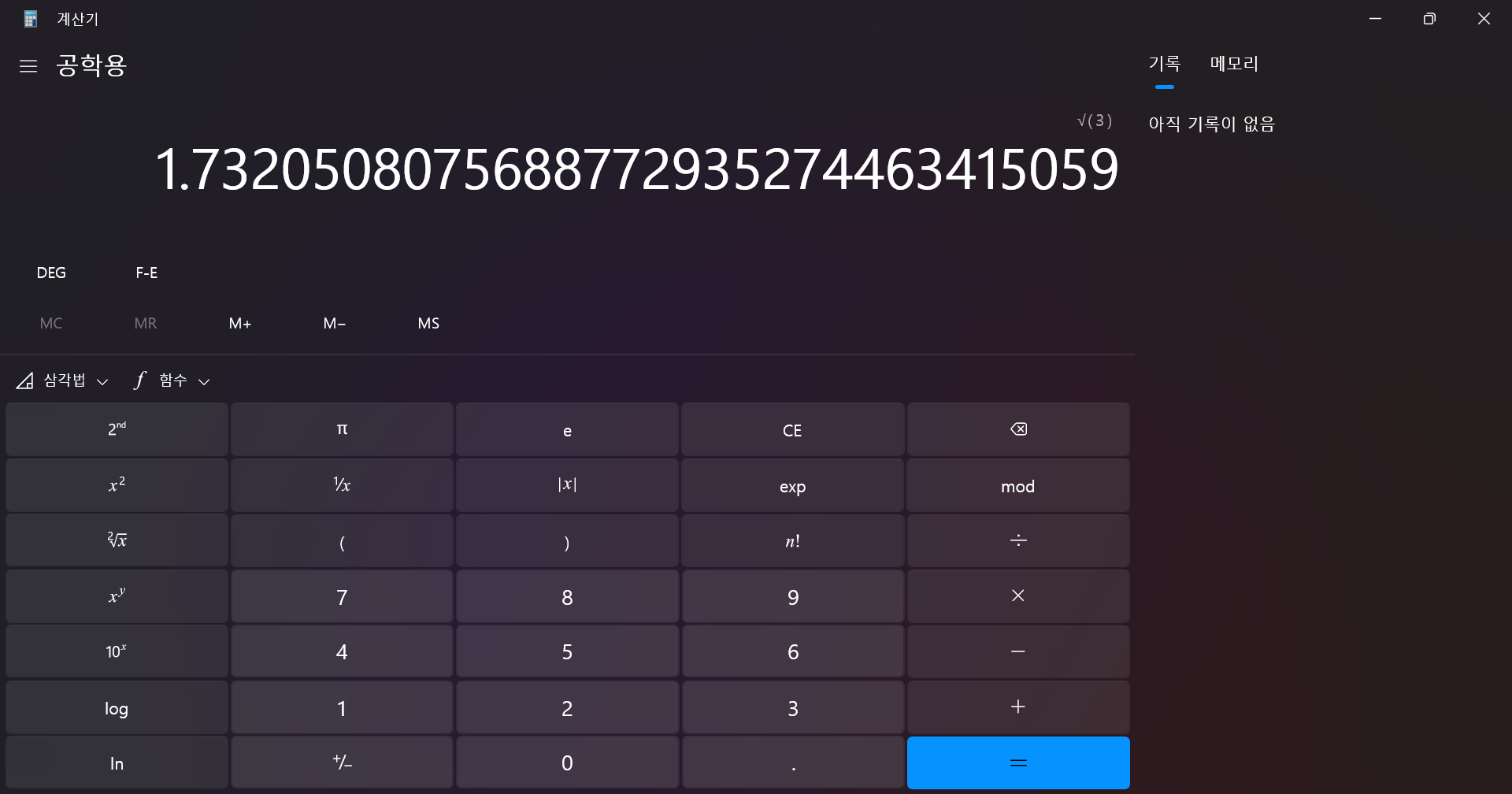

√3 ≒ 1.7320508075688772935274463415059

이라는 결과를 얻을 수 있는데 제 경우엔 간단하게 1.73 이라 보고 계산하고 있습니다.



ⓒ 380V 3상

P= V*I*√3*역률

이 역시 220V 3상과 같이 계산하면 됩니다.



---



안전율을 곱해주는 경우는 따로 적겠습니다.



안전율을 곱해주는 이유는 정격전류만큼만 차단기를 사용하게 되면 다른 부수적인 이유로 인해 차단기가 떨어질 수도 있기 때문입니다.



업체마다 또는 관리자마다 안전율의 수치(통상적으로 20% ~ 30%)를 설정하는 것이 다를 수 있으니 꼭 확인 먼저 해봐야 합니다.



※ 유효 전력 계산 방법 - 안전율은 30%로 잡았습니다.



ⓐ 220V 단상

P=V*(I*1.3)*역률



ⓑ 220V 3상

P=V*(I*1.3)*√3*역률



ⓒ 380V 3상

P= V*(I*1.3)*√3*역률



★ 아직 공부하고 배우고 있는 중이기에 내용을 추가하거나 수정할 사항을 알게되면 바로바로 수정할 계획입니다.
